Габаритный чертеж насоса ЦМК 50-40

Насос ЦМК 50-40 - моноблочный центробежный насос вертикальной конструкции, предназначен для откачивания промышленных и городских стоков с неабразивными частицами размером до 20 мм.

Привод погружного насоса типа ЦМК производства НПО "Уралгидропром" обеспечивает встроенный асинхронный двигатель специального исполнения мощностью 15 и 12 квт.

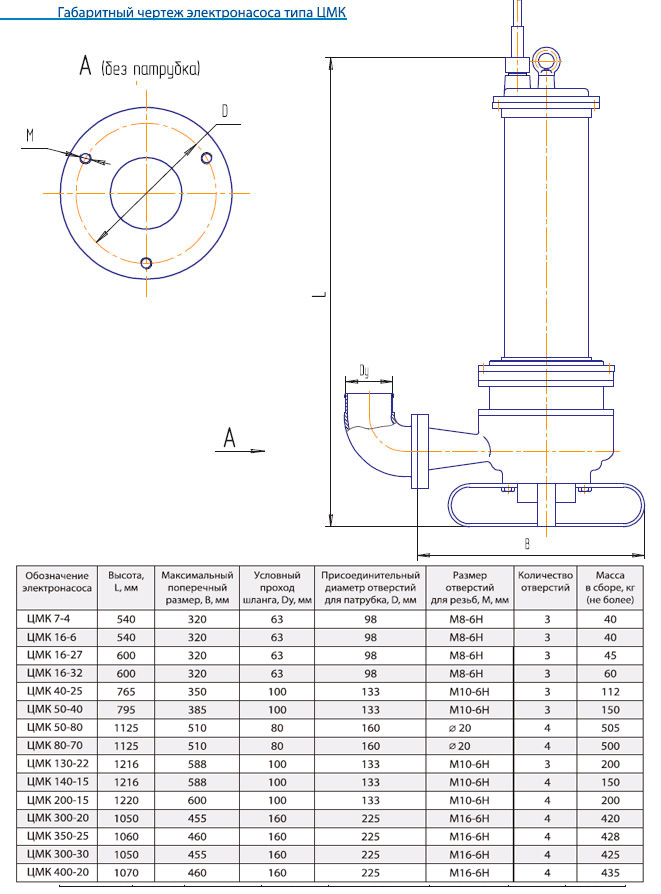

На рисунке 1 представлен габаритный чертеж на насос погружной ЦМК с подробным описанием его основных параметров (высота, его поперечный размер, условный проход шланга, масса и др.).
